Busch Produkte

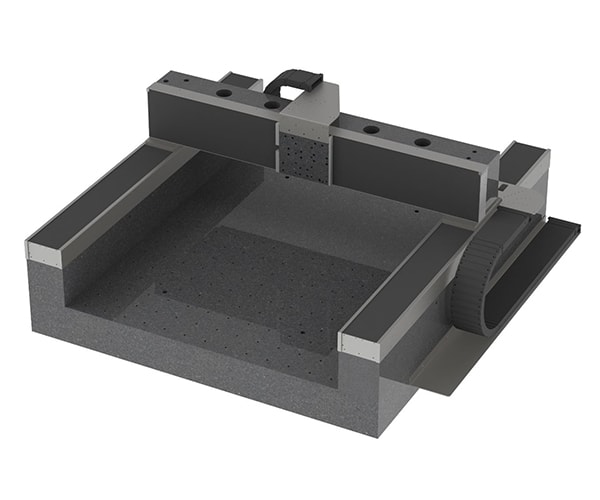

Gantry System

Standardsysteme aus Granit

Charakterisierung:

Grundaufbau aus Granit
Höchste Systemgenauigkeit durch ideale Abstimmung aller Komponenten
Antrieb durch Linearmotoren
Synchrone Bewegung des Portals
Portal einseitig losgelagert
Inkrementelles Messsystem

Varianten:

Absolutes Messsystem
Messsysteme aus Invar oder Zerodur
Eisenlose oder eisenbehaftete Linearmotoren
Luftlager für höchste Ansprüche
Mit Untergestell und/oder Z-Achse und/oder Steuerung

Basisdaten – konfigurierbar nach ihrer Anwendung

Antriebssystem	Linearmotoren
Auflösung des Messsystems	100 – 1 nm
Reproduzierbarkeit (Mean & Peak-to-Peak)	Abhängig von Auflösung und Steuerung
Verfahrweg X	300 – 1.500 mm
Verfahrweg Y	300 – 3.000 mm
Verfahrweg Z	100 – 300 mm
Max. Geschwindigkeit	1 m/s
Max. Beschleunigung	10 m/s²
